“当频率跨入兆赫，普通硅钢瞬间失守——坡莫合金磁芯凭什么稳坐磁场中心?”

　　1|材料基因：80 % 镍+20 % 铁的深层默契

　　成分配比 高镍降低各向异性能量，铁元素维持饱和磁感应强度，两者形成亚稳面心立方结构。

　　微观位错 固溶处理后晶格应变小，磁畴壁移动阻力微乎其微，奠定“超高导磁”天赋。

　　2|性能剖面：三张关键曲线的底层逻辑

　　μ‑f 曲线 在 10 kHz‑1 MHz 范围保持 μᵣ > 80 000，适配高速脉冲、电流互感。

　　B‑H 回线 矫顽力<0.2 A/m，面积窄如线条，意味着铁损极低。

　　ρ‑T 曲线 居里点约 500 ℃，200 ℃以内磁导率波动<3%，高温传感器也能放心用。

　　3|制造工艺：从带材到粉芯的三道门槛

　　冷轧超薄带 一次成型 15 µm 薄带，纹理与厚度双重均匀;

　　精控退火 氢气保护+恒位差退火，消除应力残余，磁导率涨幅 30 %;

　　绝缘涂覆 & 卷绕 无机薄膜隔层抑制涡流，卷制环形磁路，杜绝接缝损耗。

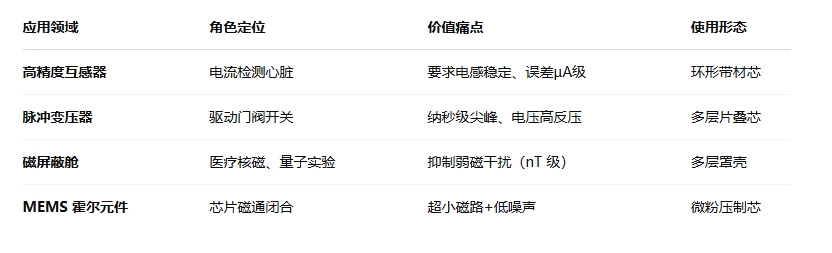

　　4|场景矩阵：谁在倚重坡莫合金?

　　5|价值对照：与硅钢、铁硅铝谁优谁劣?

　　频率 硅钢稳于 400 Hz，铁硅铝挺到 20 kHz，坡莫合金轻松上 MHz;

　　损耗 相同 10 kHz、0.2 T 条件下，坡莫合金功耗仅硅钢 1/8;

　　成本 单公斤价格约为取向硅钢 6 倍，但单位磁能积使用寿命翻倍，生命周期成本反降。

　　6|设计视角：工程师绕不开的三组参数

　　有效磁路长度 (ℓₑ) 环芯越紧凑，电感系数越大;

　　填充系数 (kₚ) 带材厚度/绝缘厚度之和，控制在 0.83‑0.86 可兼顾损耗与空间;

　　偏磁容限 设计剩磁≤5 % Bₛ，可避免高频偏置导致的波形畸变。

　　7|可持续路线：镍基软磁的“绿色升级”

　　真空再生镍 回收废旧镍材，二次冶炼减少 40 % 碳排;

　　无铬钝化涂层 取代六价铬，满足 RoHS 3.0;

　　数字孪生工艺 在线磁性阻抗监控，缺陷卷即刻剔除，降低 5 % 资源浪费。

　　换个镜头|从“磁性能”到“系统收益”

　　在传统评估里，材料常以“初始磁导率、矫顽力”两条指标定输赢。若把坡莫合金放进整机系统的能量流、散热和可靠性模型中，会发现它反复出现“放大循环价值”的隐藏收益：

　　减少信号失真 → 节省控制算法冗余 → 节省 MCU 处理时钟;

　　压缩散热件体积 → 降低散热风道设计复杂度;

　　拉长器件寿命 → 延迟运维窗口，降低停机成本。

　　因此，坡莫合金磁芯等同于在高频、高灵敏度应用里埋下一枚“效率保险”。当系统对能耗、体积、失真和可靠性提出更苛刻的同步指标时，它往往成为唯一能同时打勾所有选项的材料。

　　终局思考

　　坡莫合金磁芯的故事，不是“一味追高磁导率”的英雄主义，而是一场围绕频率、能效与可持续的系统博弈。它适合极致，却不盲目昂贵;强调参数，却更关注全局收益。若你正为高频变换器或弱磁检测方案冥思苦想，不妨在试验清单里写上这枚低调的镍铁环——或许，它正是让整套设计跃升一个代际的关键拼图。
