一、纳米晶磁芯到底是什么?

　　纳米晶磁芯听起来很“高大上”，它到底和普通铁芯有什么不同?

　　在变压器、电感、共模电感、EMC滤波器这些器件里，我们常听到硅钢片、铁氧体、坡莫合金等材料，如今越来越多设计开始指定使用“纳米晶磁芯”，原因就在于：在磁性能、损耗和频率特性之间，纳米晶找到了一个非常理想的平衡点。

　　简单来说：

　　纳米晶磁芯 = 用铁基纳米晶合金带材卷绕或压制成型的磁芯

　　其内部晶粒尺寸在几十纳米量级，因此被称为“纳米晶”。这种微观结构带来了高磁导率、低损耗、低矫顽力，以及良好的温度稳定性和频率特性，对中高频、高功率密度电源设计特别友好。

　　二、纳米晶磁芯的材料结构与基本原理

　　1. 从成分到结构：为什么叫“纳米晶”?

　　常见的纳米晶合金多为铁基软磁合金，例如 Fe-Si-B-Cu-Nb 等体系。其典型制备过程大致为：

　　先制成非晶态合金带材(快速冷却凝固，内部结构“无序”);

　　再通过受控退火，使其中形成尺寸约 10–20nm 左右的铁基纳米晶粒;

　　纳米晶粒分布在非晶基体中，形成“纳米晶 + 非晶”复合结构。

　　纳米级晶粒 + 非晶基体的组合，让材料在磁性、机械性能、温度稳定性等方面表现出独特优势。

　　2. 微观结构带来的磁性能优势

　　对软磁材料来说，晶粒越细，一般越有利于：

　　降低矫顽力(磁化、退磁更容易);

　　提高磁导率(对磁场“更敏感”);

　　改善损耗特性(尤其在一定频率范围内)。

　　纳米晶磁芯利用细小晶粒和非晶基体的综合作用，在保持较高饱和磁感应强度的同时，获得了很高的初始磁导率和较低铁损，这正是它适合做高性能变压器和电感的关键。

　　三、纳米晶磁芯和传统磁芯比，到底好在哪里?

　　1. 与硅钢片相比

　　硅钢片常用于工频变压器、马达铁芯等场合，优点是成本低、工艺成熟，但：

　　磁导率相对较低;

　　工作频率范围有限，损耗在更高频率下明显增大;

　　体积较大，难以满足高功率密度、小型化需求。

　　纳米晶磁芯则可以在更高频率范围内工作，体积更小，在高频变压器、共模电感中优势明显。

　　2. 与铁氧体相比

　　铁氧体在开关电源和EMC领域非常常见，拥有：

　　高电阻率 → 涡流损耗小;

　　成本适中，易加工成各种形状。

　　但铁氧体的饱和磁感应强度相对较低，容易在高磁通密度下饱和。而纳米晶磁芯饱和磁感应强度更高，允许在更高的磁通密度下工作，从而：

　　体积可以做得更小;

　　同体积下可以处理更高的功率。

　　许多高性能共模电感、PFC电感、高频变压器，会采用纳米晶磁芯或纳米晶+铁氧体组合结构，达到更佳效果。

　　3. 与坡莫合金等传统软磁合金相比

　　坡莫合金(Ni-Fe合金)在高磁导率、低噪声等方面表现优异，但：

　　成本相对较高;

　　部分合金成分对环境和工艺要求较高。

　　纳米晶合金则兼顾了高磁导率和较高饱和磁感应强度，且原料以铁为主，材料成本相对更有优势，因此在变压器、电感等应用中逐渐占据重要位置。

　　四、纳米晶磁芯的关键性能指标

　　在选型和比较纳米晶磁芯时，常见的几个性能指标包括：

　　饱和磁感应强度(Bs)

　　直接决定可用的磁通密度和功率密度;

　　纳米晶材料的 Bs 通常高于大部分铁氧体。

　　初始磁导率(μi)与有效磁导率(μe)

　　决定磁芯对磁场的响应程度;

　　对于共模电感、漏感控制等场景，合理的磁导率非常关键。

　　损耗(铁损)

　　包括磁滞损耗和涡流损耗;

　　在一定频率和磁通密度下，纳米晶磁芯可以实现较低损耗，提高效率、减少发热。

　　矫顽力(Hc)

　　越低越容易磁化和退磁;

　　有助于降低磁滞损耗，提高响应速度。

　　温度稳定性

　　在一定温度范围内，μ、Bs 等参数变化是否平缓;

　　对于环境温度变化大的应用(如户外电源、新能源设备)非常关键。

　　频率特性

　　在从工频到几十kHz甚至更高频率范围内，磁导率和损耗的变化情况;

　　不同牌号的纳米晶材料会针对不同频段进行优化。

　　五、纳米晶磁芯的典型应用场景

　　1. 共模电感与EMC滤波

　　在开关电源、逆变器、变频器等设备中，电磁兼容(EMC)要求越来越严格：

　　共模干扰需要有效抑制，避免对电网和通信设备的影响;

　　同时要求在较宽频段内具有良好抑制效果。

　　纳米晶磁芯共模电感的优点：

　　高磁导率，使得在体积不大的前提下，也能提供较大的阻抗;

　　在较宽频率范围内保持良好阻抗特性;

　　损耗较低，温升相对可控。

　　因此在高端电源、新能源汽车充电模块、光伏逆变器等领域广泛应用。

　　2. 高频变压器与电源磁件

　　对于高频、高功率密度电源设计，核心诉求通常是：

　　体积小、效率高;

　　温升低、可靠性好。

　　纳米晶磁芯应用在高频变压器中，可以：

　　在相对更高的磁通密度下工作，减小磁芯体积;

　　利用材料低损耗特性提升效率;

　　与合理的绕组结构配合，减小漏感和铜损。

　　3. 电流互感器与精密测量

　　在精密电流检测、差动保护等场景，需要高线性、高稳定性的磁芯：

　　纳米晶磁芯可以提供较高的磁导率和较低的磁滞误差;

　　在一定温度范围内保持较好线性;

　　有助于提高测量精度、减少长期漂移。

　　4. 电力电子、新能源与特种电源

　　比如：

　　光伏并网系统的滤波电感、共模电感;

　　新能源汽车OBC、DC/DC模块中的磁件;

　　高频UPS、电焊机、变频空调压缩机驱动等。

　　这些应用都对功率密度、效率和EMC有较高要求，纳米晶磁芯正好切中痛点。

　　六、纳米晶磁芯的形状与结构形式

　　实际工程中，纳米晶磁芯常见几种形状：

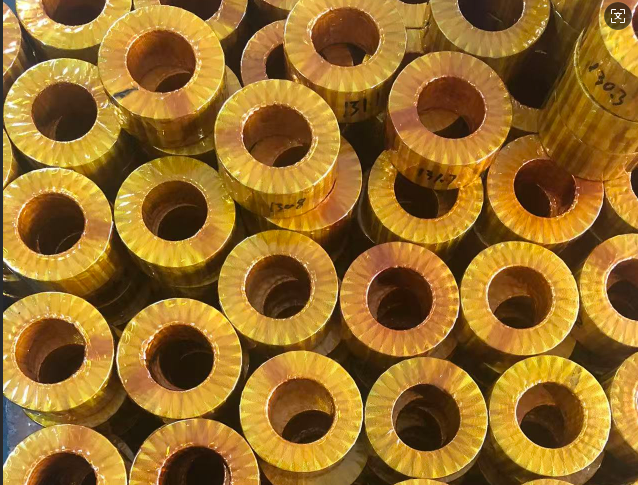

　　环形(Toroid)

　　最常见的形式，适合作为共模电感、变压器等使用;

　　有利于磁路闭合，漏磁小，EMI性能好。

　　C型、E型、U型

　　便于绕组安装与维护;

　　适合作为较大功率变压器、电抗器的核心部件。

　　条形、块状

　　用于特定应用，如特种变压器、传感器等。

　　不同结构在磁路、装配方式、散热能力、成本方面各有优劣，选型时需结合具体项目考虑。

　　七、如何选型与使用纳米晶磁芯?

　　1. 明确应用参数

　　在选择纳米晶磁芯之前，需要先弄清楚：

　　工作频率范围;

　　工作电流、电压、功率;

　　目标效率、允许温升;

　　EMC指标或精度要求。

　　这些条件决定了：

　　要选什么牌号的纳米晶材料;

　　需要什么尺寸、几何形状的磁芯;

　　应采用什么绕组结构和绝缘方案。

　　2. 关注关键指标匹配

　　对共模电感来说：更看重磁导率、阻抗曲线、饱和特性;

　　对功率变压器来说：更看重Bs、损耗、温升;

　　对测量互感器来说：更看重线性、磁滞误差、温度稳定性。

　　合理选型可以让磁芯性能发挥充分，而不会出现“规格过大浪费成本”或“规格偏小导致发热、饱和”的问题。

　　3. 结合绕组设计与工艺

　　纳米晶磁芯本身性能再好，若绕组设计不合理，也容易出现：

　　铜损过大，温升过高;

　　分布电容过大，影响高频特性;

　　绕组散布不均，导致漏感不可控。

　　因此在使用纳米晶磁芯时，需要配合：

　　合理的线径、匝数分布;

　　分段绕法、并绕或平绕工艺;

　　适当的绝缘与浸漆工艺，以兼顾散热和绝缘安全。

　　八、纳米晶磁芯的优势与局限

　　优势概括：

　　高磁导率 + 高饱和磁感应：实现小体积、高功率密度设计;

　　损耗低、效率高：有利于减少发热，提高系统效率;

　　宽频带应用能力：兼顾工频与高频特性，在电力电子领域表现突出;

　　较好的温度稳定性：适用于环境变化较大的场景;

　　材料以铁为主，性价比较好：比部分贵金属软磁合金更具成本优势。

　　局限与注意点：

　　材料与工艺成本仍高于传统铁氧体或硅钢：在成本敏感的低端应用中未必合适;

　　加工与封装工艺要求较高：卷绕、退火、切割等流程需要经验;

　　在超高频段并非万能：超过一定频率后，仍需要与其他材料方案搭配。

　　因此，是否采用纳米晶磁芯，需要在性能要求与成本预算之间做平衡。

　　随着新能源、储能、高速通信、数据中心等行业的快速发展，对电源系统提出了更高要求：

　　更高效率、更小体积;

　　更严苛的EMC和可靠性指标;

　　更智能的能量管理。

　　纳米晶磁芯凭借其优异的综合磁性能，正在从“高端应用的小众材料”，逐步走向更多主流电力电子场景。未来，随着材料技术和工艺的不断进步：

　　磁损可能进一步降低;

　　成本有机会随规模化应用而下降;

　　与其他新型软磁材料、粉芯技术结合的混合方案也会更多出现。

　　对设计工程师、采购人员、电源方案商来说，了解纳米晶磁芯的特点和适用场景，就等于多掌握了一种提升产品性能、优化结构设计的“武器”。

　　在追求高效、安全、可靠的电力电子系统中，纳米晶磁芯很可能会越来越频繁地出现在你的BOM表和设计图纸之中。
