坡莫合金铁芯究竟为何在软磁材料家族中独树一帜?

　　这一问题常在实验室、变压器工厂乃至航空航天会议上被提起。追溯其诞生 ⁠—⁠ 从最早的铁‑镍试验合金到现在的高纯度粉末磁芯 ⁠—⁠ 这块看似低调的金属，却支撑着弱信号处理、高频电源、精密传感等诸多关键环节。以下内容将从组成、特性、工艺、应用、选型与发展趋势六大维度展开，为你呈现一幅立体图景。

　　一、化学谱系：从铁‑镍到钼系族群

　　基本配比：坡莫合金通常指镍含量 35 %–90 %的铁‑镍软磁合金;典型牌号如 1J50、1J79、1J85 等。较高的镍比例带来面心立方晶格与极佳塑性，为超薄带材及复杂形状成形提供可能。搜狐

　　钼坡莫合金(MPP)：79 % Ni‑17 % Fe‑4 % Mo 的粉末磁芯拥有最低磁损和分布式气隙结构，专为高 Q 电感器与功率因数校正电路设计。mag-inc.com

　　稀土微合金化：微量 Nb、Cu、Cr 的引入，可抑制晶粒过度长大并改善温度稳定性，是近年来科研热点。

　　二、关键磁性能：高导磁与低损耗的平衡术

　　初始磁导率：1J85 在适当退火后可达 10^5 量级，对微弱磁场响应灵敏，是磁传感和屏蔽首选。mualloy.com

　　饱和磁感应强度：多在 0.6–1.0 T;虽然逊于硅钢，但在弱场区表现稳定，无需过高激磁即可达成设计磁通。搜狐

　　矫顽力：最低可至 0.2 A/m，意味着几乎不残留磁畴记忆，降低信号畸变。

　　损耗谱：钼坡莫合金粉芯在几十 kHz 内的体损最低;而冷轧带材配合横向剪切可优化到数百 kHz。mag-inc.com

　　三、制造工艺：性能的幕后导演

　　真空感应熔炼：消除氧、硫、磷等杂质，保证磁导率与重复性。

　　冷轧超薄带：最低可至 1 µm;随后采用氢气保护退火，重新排列晶格、释放应力。

　　粉末压制与热等静压：在钼坡莫合金中尤为常见，分布式气隙天生抑制涡流。

　　氢‑氮分级退火：通过阶梯温度控制磁畴尺寸与取向，决定最终矫顽力。

　　四、应用版图：从电网到量子实验

　　高频变压器与共模电感

　　超薄坡莫带材搭配环形卷绕，可在 100 kHz 以内保持低损耗，用于服务器电源与新能源车 OBC。gaotune.com.hk

　　差动保护与电流互感器

　　低矫顽力使检测毫安级漏电成为可能，是漏电保护开关(RCD)的核心。

　　磁屏蔽与μ‑盒

　　机场磁通门、核磁共振室常用 1J79 叠片或壳体，阻隔地磁噪声。

　　高 Q 滤波与谐振

　　钼坡莫合金粉芯可将杂散磁场降至最低，在射频基站滤波器体现出极低相位噪声。

　　极低温与量子装置

　　在液氦环境下磁导率下降缓慢，可为 SQUID 与量子比特提供稳定磁场环境。

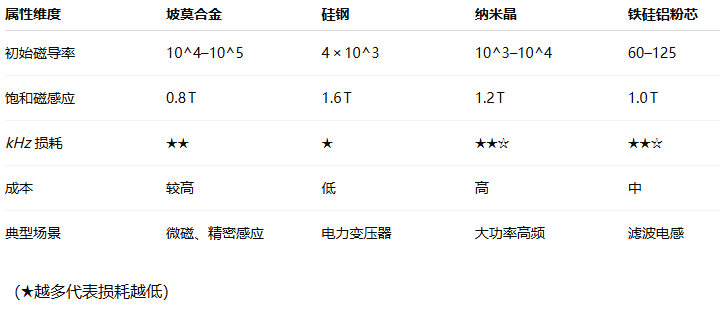

　　五、与其他软磁材料的对照

　　六、工程选型要诀

　　磁导率 vs. 饱和度

　　若弱场灵敏度为首要目标，选高 Ni 1J85;若需更高通量密度，考虑 45 % Ni 或纳米晶材料。

　　频率窗口

　　10 kHz 以下用冷轧带材;10–500 kHz 建议粉末磁芯或纵向剪切条带。

　　温度漂移

　　钼坡莫合金在 –55 ℃~125 ℃ 内磁导率变化小于 1 %，适合车规器件。

　　机械加工

　　折弯件须二次退火;粉末环芯则可直接浸漆固化，提高结构强度。

　　成本‑性能平衡

　　若批量需千万级件，可在核心元件使用坡莫合金，其余采用铁硅铝衬垫，以降低整机成本。

　　七、发展趋势：三条新赛道

　　纳米晶化坡莫

　　通过快速凝固与后续晶粒控制，尝试把传统坡莫的高磁导与纳米晶的高饱和强度融合。

　　3D 打印铁芯

　　激光选区熔化 (SLM) 已能打印含 50 % Ni 粉末的结构件，为定制化传感器打开思路。

　　极低噪声量测

　　使用多层坡莫‑铜复合屏蔽可将外界噪声抑制到 pT 量级，服务于引力波与深海磁异常探测。

　　从二十世纪初的“铁镍软磁”到今日细分出钼系、稀土微合金、纳米晶化等家族成员，坡莫合金铁芯始终在弱磁信号处理与高频能量转换中扮演关键角色。选材时牢记三条核心原则：磁导要够、损耗要低、温度要稳。把握好成分比例、退火工艺与结构设计，才能让这位“弱磁区的王者”在你的电路中发挥到极致。
